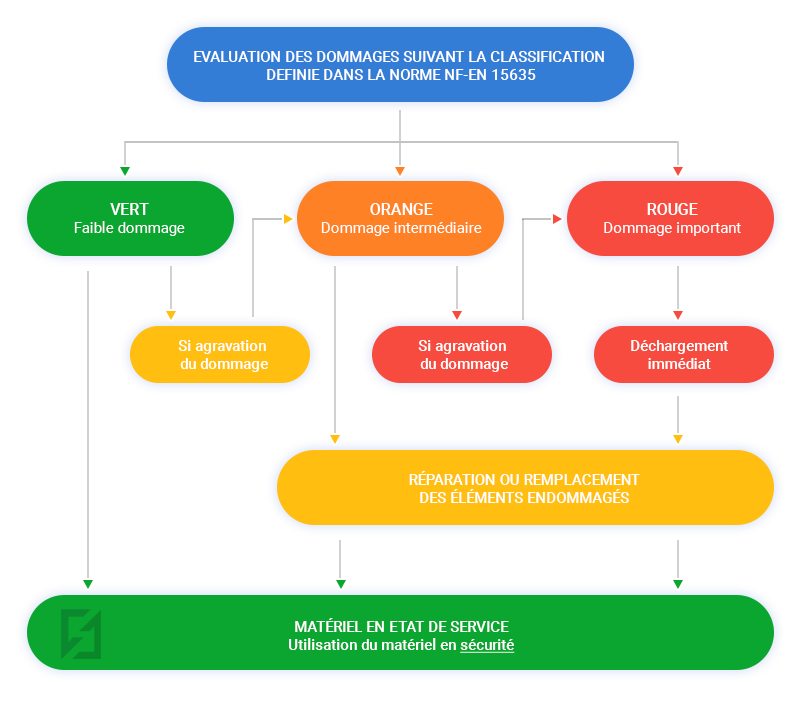

Classification des dommages
L’évaluation et la classification des dommages sont établies suivant le code couleur défini dans la norme NF-EN 15635 :
Niveau vert
- Concerne les cas où les tolérances indiquées dans la norme sont respectées.
- Ce niveau signale les matériels considérés comme sûrs et utilisables
Niveau orange
Dommage dangereux nécessitant une action le plus tôt possible
- Concerne les cas où les tolérances indiquées dans la norme sont dépassées d’un coefficient inférieur à 2.
- Nécessite le remplacement de l’élément endommagé.
- Ne justifie pas un déchargement immédiat, et ne pourra être rechargé qu’une fois les réparations effectuées.
Niveau Rouge
Dommage très sérieux nécessitant une action immédiate
- Concerne les cas où les tolérances indiquées dans la norme sont dépassées d’un coefficient supérieur ou égal à 2.
- Justifie le déchargement immédiat de la zone concernée ainsi que son isolement afin d’éviter sa réutilisation.
- Nécessite le remplacement de l’élément endommagé
Cette évaluation a pour objectif principal de répertorier les éventuels dysfonctionnements dans le cadre de la prévention et de limiter au maximum les risques d’accidents

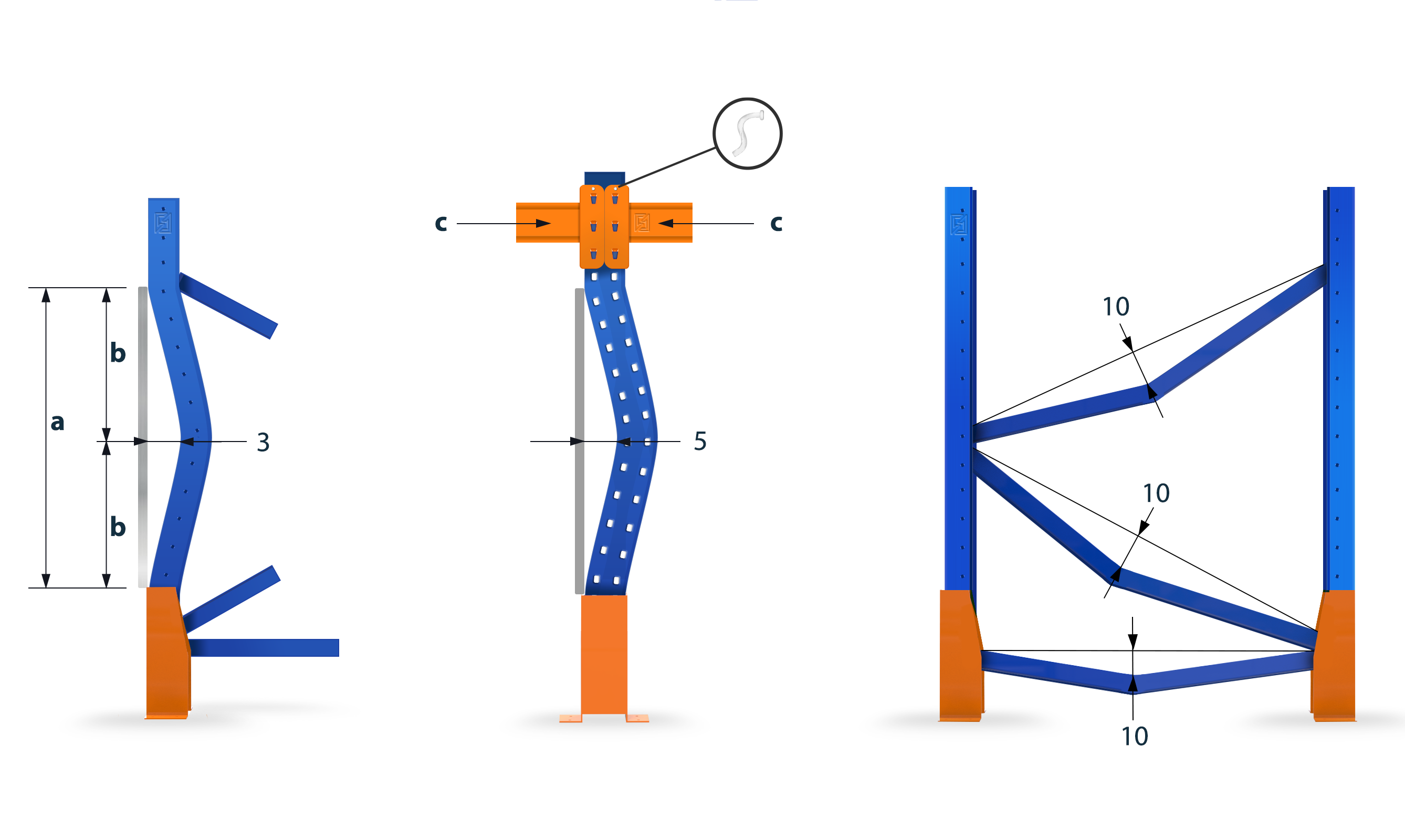

Tolérances admissibles sur les déformations des échelles
Légende
a : Longueur des repères = 1000mm
b : La moitié de la longueur des repères
c : Lisse de rayonnages à palettes
3, 5, 10 : Dimensions exprimées en mm

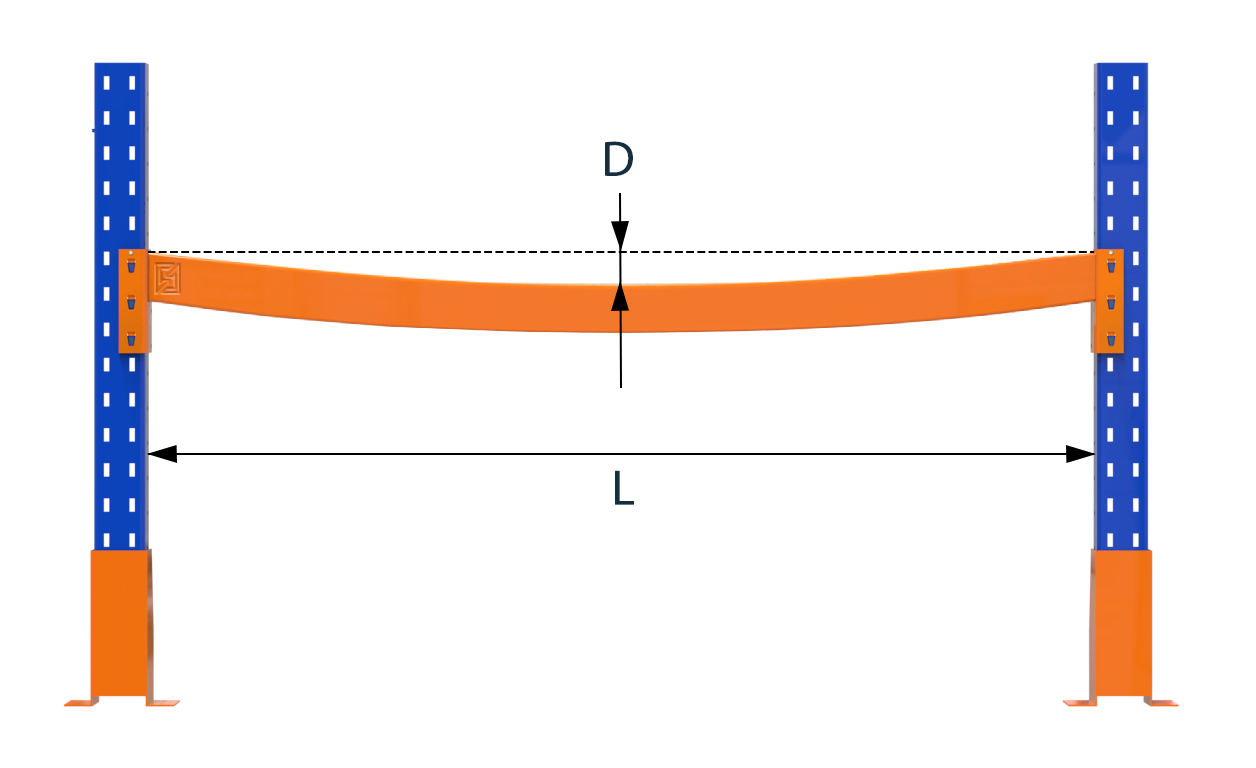

Tolérances admissibles sur les déformations des lisses
La déformation [D] des lisses sous l’effet des charges ne doit pas dépasser 1/200ème de la portée [L]
(D < 1/200 L, soit par exemple D = 13,5 mm pour une lisse L = 2700 mm)
La déformation [D] verticale résiduelle des lisses, après déchargement, ne doit pas dépasser 1/1000ème de la portée [L]
(D < 1/1000 L, soit par exemple D = 2,7 mm pour une lisse L = 2700 mm)
La déformation [Dh] horizontale résiduelle des lisses, après déchargement, ne doit pas dépasser 1/400ème de la portée [L]
